西藏利達LD6810、LD6811中繼模塊接線安裝技術

介紹：

中繼模塊 LD6810、LD6811 采用單片機和智能軟件，特殊防潮技術、表面貼裝(SMT)生產工藝和壁掛結構設計，工作穩定可靠。LD6810 上行與LD128E2-T，LD988ENM 等兩線制火災報警控制器的多線盤配合使用，下行與 LD6811 進行光纖通信，將多線盤實現超遠距離直啟信號傳輸，中繼模塊LD6811 帶有一路輸入一路輸出，實現消防聯動控制器對超遠距離消防設備的直啟功能及設備反饋信號的回傳，對送風機、排風機、電梯、切斷電源、空調等設備的控制。本產品無污染、功耗低，適用于各種工業及民用建筑。經過 消防電子產品質量檢驗檢測中心依據 GB 16806-2006《消防聯動控制系統》檢驗和審核，取得檢驗報告。

功能：

★ 電源總線，有極性。

★ 通訊接口：光纖輸出。

★ 光纖接口：SC 接口。

★ 光纜要求：?jiǎn)文Ｊ⒐饫|。

★ 光纖衰減： 值不大于 13dBm。

★ 通訊距離：更大 通訊距離為 40Km。

★ 可輸出 1 路 DC 24V/1.5A 電壓信號(LD6811)。

★ 可輸入一個聯動設備動作后的反饋輸入信號(LD6811)。

★ 單色指示燈顯示模塊動作信息。

★ 輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息。

主要技術指標：

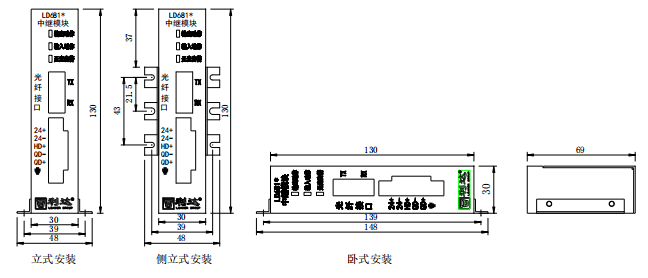

外形及安裝結構示意圖：

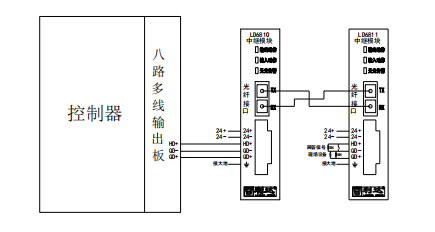

接線示意圖：
