西藏利達LD6806G-L中繼模塊接線安裝技術

介紹：

西藏利達LD6806G-L中繼模塊采用特殊防潮技術和插拔式結構設計。主要作用是將單向回路擴展為環形回路，環路中即使發生斷路，也不會影響環路中設備的工作，提高消防總線工作可靠性。此外 LD6806G-L 中繼模塊也具備短路保護隔離器的作用，輸出短路不會影響輸入工作。本產品無污染、功耗低，適用于各種工業及民用建筑。滿足 GB 16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》，取得消防產品認證證書。

功能：

★ 二總線，有極性。

★ 采用電子編碼，占一個地址點（1～255）。

★ 可將輸入總線回路擴展為環形回路，有 2 路輸出，可環形連接。

★ 環形回路中發生斷路后，內部的所有設備仍能正常工作。

★ 輸出短路可保護及自動恢復，不影響輸入工作。

主要技術指標：

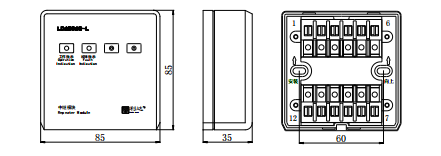

外形結構示意圖：

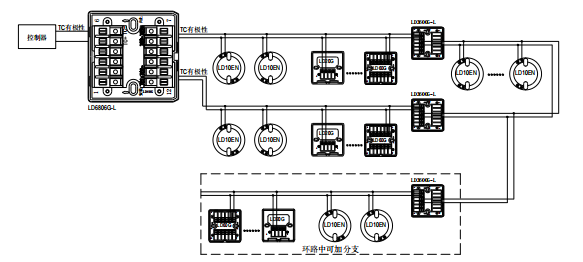

接線示意圖：

安裝步驟：與 LD4400G-1 相同。
