利達LD6800G-1輸入/輸出模塊接線安裝技術
介紹：
利達LD6800G-1輸入/輸出模塊具有一路輸入和一路有源輸出，實時監測并上傳輸入和輸出線路的狀態，同時可接受來自控制器的命令啟動或停止輸出。
其作為消防火災報警系統的功能擴展模塊，通過二總線與控制器通信，可以與利達公司生產的全系列火災報警控制器配合使用。產品采用單片機和智能軟件，特殊防潮技術和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于送風機、排風機、電梯、切斷電源、空調等設備的控制。本產品無污染、功耗低，適用于各種工業及民用建筑。滿足 GB 16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》, 取得消防產品認證證書。
功能：
★ 二總線，無極性。
★ 電源總線，有極性。
★ 采用電子編碼，占一個地址點（1～255）。
★ 可輸出 1 路 DC 24V/1.5A 電壓信號。
★ 可輸入一個聯動設備動作后的反饋輸入信號。
★ 電源總線斷電、輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息。
★ 可通過模塊類型設置實現輸入輸出信號的靈活設置，輸入信號可選擇無源常開節點或無源常閉節點輸入，輸出信號可選擇電平輸出或脈沖輸出。
主要技術指標：

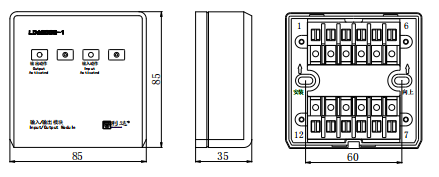

外形結構示意圖：

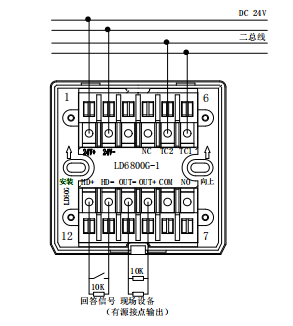

接線示意圖：
備注：HD-、OUT-可共用一根線。
安裝步驟： 與 LD4400G-1 相同。
