西藏利達LD4900G中繼模塊接線安裝技術

介紹：

LD4900G中繼模塊采用特殊防潮技術和插拔式結構設計。配合我公司生產的全系列火災報警控制器與非編碼探測器使用，主要用在非編碼探測器保護同一報警區域時，將所有探測器統一為一個地址點輸送給火災報警控制器，適用于一個防火區安裝多只探測器的場所。本產品無污染、功耗低，適用于各種工業及民用建筑。本產品無污染、功耗低，適用于各種工業及民用建筑。滿足 GB 16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》, 取得消防產品認證證書。

功能：

★ 二總線，無極性。

★ 采用電子編碼，占一個地址點（1～255）。

★ 每個中繼模塊可以帶 1～20 只我公司非編碼型感溫探測器，或 1～10 只非編碼型感煙探器。

★ 可檢測線路斷線故障。

主要技術指標：

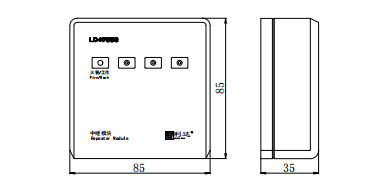

外形結構示意圖：

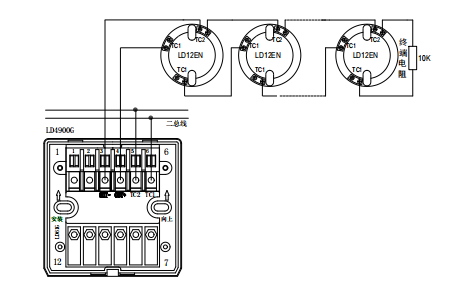

接線示意圖：

注：最遠端非編碼探測器距離模塊不得超過 500 米。

安裝步驟： 與 LD4400G-1 相同。
