西藏利達J-SA B-M-LD2000ED手動火災報警按鈕（隔爆型）接線安裝技術

介紹：

J-SA B-M-LD2000ED手動火災報警按鈕（以下簡稱LD2000ED手動報警按鈕）采用特殊防潮技術，抗潮濕、抗干擾能力強，該手動報警按鈕占一個地 址點，采用電子編碼方式編址，操作方便。LD2000ED手動報警按鈕與西藏利達公司生產的全系列火災報警控制器配合使用。當有火情時，人工確認火警后，手 動操作報警按鈕，向控制器發出火災報警信號。滿足GB 19880-2005《手動火災報警按鈕》、GB/T 3836.1-2021 《爆炸性環境 第1部分：設備通用要求》、 GB/T 3836.2-2021《爆炸性環境 第2部分：由隔爆外殼?d?保護的設備》、GB/T 3836.31-2021《爆炸性環境 第31部分：由防粉塵點燃外殼?t?保護的 設備》等標準，防爆標識Ex db ⅡC T6 Gb; Ex tb ⅢC T80℃ Db。主要適用于石油、化工等行業具有防爆要求的場所，適用于1區、2區，含有IIC類爆炸性 氣體環境或21區、22區含有ⅢC類導電性粉塵環境的場所。經石油和化學工業電氣產品防爆質量監督檢驗中心、應急管理部消防產品合格評定中心及 消 防電子產品質量檢驗檢測中心按照CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-03《強制性產品認證實施細則》檢驗和審核，符合要求，取 得防爆合格證和消防產品3C認證證書。

功能：

★ 二總線、無極性，采用專用嵌入式 MCU。

★ 采用電子編碼方式，占用一個地址，編址范圍（0～255）。

★ 室外型，具有防爆防塵功能。

★ 備有一組無源常開輸出接點。

★ 啟動零件可重復使用，報警復位通過專用鑰匙完成。

主要技術指標：

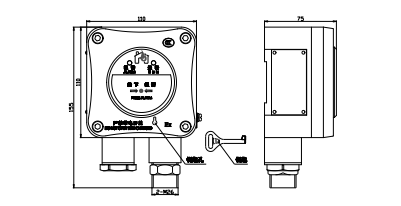

外形結構示意圖：

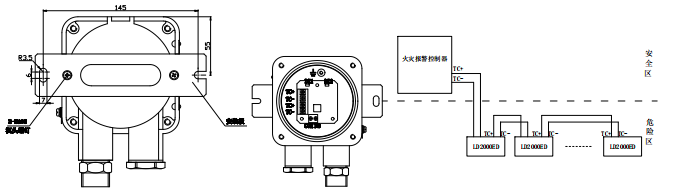

安裝及接線示意圖：

安裝步驟：

★ LD2000ED 手動報警按鈕由?前蓋組件?和?后殼?兩部分組成；從包裝盒中取出后將前蓋組件和后殼分開，取出后殼，將前蓋組件部分暫時保存于包裝盒中。

★ 電子編碼方式：將編址器上標有?二總線?的端口，與手動火災報警按鈕的?TC+、TC-?兩端子用連接線相連接，編寫相應的地址號。(編址操作方法見編址器使用說明書)

★ 將導線從后殼的入線孔穿過，按照接線方式接好線。

★ 先將安裝板和底殼固定，再將安裝板固定在墻面上。室外安裝時需配 LD2200C 防雨罩。

★ 系統檢驗合格后，將后殼與前蓋組件再裝配固定成一體。

★ 接地點接入大地。
