在現代建筑消防系統中，火災顯示盤與氣體滅火控制盤為火災探測與滅火聯動的關鍵設備。本文以專業視角分析廣西利達品牌相關設備在系統集成與工程實施中的信號布線需求，重點討論是否應將火災顯示盤與氣體滅火控制盤單獨布置信號總線到控制室的問題，并從系統功能、安全性、規范要求、工程實踐、抗干擾與維護管理等多個維度給出技術分析與建議。

一、概述與問題背景
現代大型建筑或關鍵場所（如數據中心、配電室、檔案室、重要機房等）常采用集中控制室作為消防監控與應急指揮的核心。控制室內通常配備消防聯動顯示設備、視頻監控、建筑管理系統（BMS）、應急通信設備等。廣西利達作為國內知名的消防電氣設備供應商，其火災顯示盤與氣體滅火控制盤在施工圖與系統設計中經常并列出現。問題的核心在于：為了實現可靠、實時的狀態顯示與聯動操作，是否必須為這兩類設備各自單獨布設信號總線到控制室？或者可以共享一條總線或通過其它網絡方式集成？

二、相關設備功能與通信需求分析

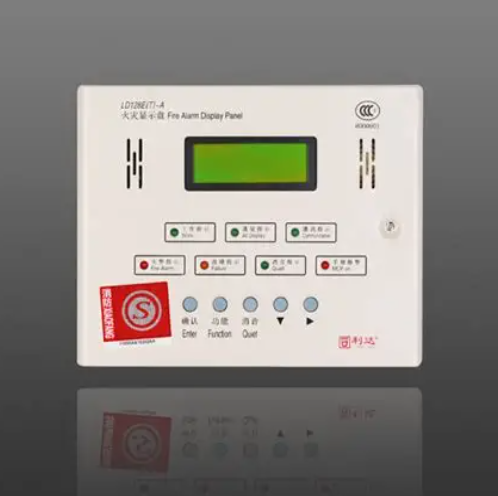

火災顯示盤（火災報警控制盤顯示單元）

• 功能：實時顯示火災探測器、手動報警按鈕、聲光報警器等的狀態；接收并顯示火警、故障、復位等信息；通常支持區域顯示、事件記錄與歷史查詢。

• 通信特性：與火災報警控制器主機之間有專用通信鏈路（如RS-485、環網、以太網或廠家專用總線）。顯示盤多為可視化終端，其對延時敏感性要求中等，但需保證信息準確、連續。

氣體滅火控制盤

• 功能：執行氣體滅火系統的釋放決策與控制，包括啟動前的雙人確認、延時、聲光警示、釋放電磁閥驅動、聯動切斷風機/電源等；記錄釋放事件與系統狀態。

• 通信特性：與氣體滅火系統的探測器、執行機構、主控制器之間有專用控制回路及反饋信號；對實時性和可靠性要求較高，且涉及安全關鍵控制（動作必須可追溯、抗誤動作）。

三、規范與標準要求
在中國，消防電氣設備的設計與施工需遵守若干規范與標準，如《火災自動報警系統設計規范》（GB 50116）、《自動消防系統設計規范》中關于氣體滅火系統的相關條款、以及各地的消防審驗細則。這些規范對通信線路、控制回路的獨立性、重要信號的冗余與監測、應急供電以及防干擾措施有明確或隱含要求。例如：

• 對重要的控制回路與安全回路，應盡量采用獨立布線，避免與其他電源或信號線共管以減少干擾與誤動作風險。

• 與氣體滅火釋放相關的控制與反饋回路須具有良好的可靠性與可檢修性，且通常應具備獨立電源與監控路徑。
  因此，規范傾向于在安全關鍵的控制部分采用物理隔離或冗余設計。

四、單獨布線的技術與安全理由

1. 安全關鍵性與可靠性要求
   氣體滅火控制盤承擔釋放執行功能，其誤動作或失效可能導致重大安全問題（誤釋放破壞設備、或未能及時釋放導致火情蔓延）。將其控制信號與監測顯示信號完全隔離，能夠降低因一條總線故障導致兩類設備同時失效的概率。

2. 實時性與優先級處理
   不同系統對通信時延與可靠性的要求不同。若共享同一條總線，網絡擁塞或總線故障可能使氣體滅火控制信息延時，從而影響釋放命令的及時性。單獨布線或獨立通信通道可保證關鍵命令的優先傳輸與更低的延時抖動。

3. 抗干擾與電磁兼容
   實際工程中，信號線常穿過復雜樓層與機房環境，存在電磁干擾源（大功率電纜、開關設備、變頻器等）。關鍵控制盤采用獨立屏蔽良好且路徑可控的布線，有助于通過接地、屏蔽和隔離措施降低干擾風險。

4. 便于檢修與維護
   物理分離的線路便于問題定位與獨立維護，例如在對顯示盤進行升級、重布線或維護時，不會影響滅火控制盤的實時運行，降低停機風險。

5. 法規與消防聯動要求
   部分項目在消防設計審查或消防驗收時，審查方會要求安全關鍵回路與顯示前端分離或具備冗余路徑，以滿足風險管理與責任劃分。因此單獨布線有利于合規與驗收通過。

五、共享總線的可行性與限制
盡管單獨布線在安全性與可靠性上有明顯優勢，但在某些情況下，共享總線或采用集中網絡化通信也可作為經濟且可控的方案。可行性的前提條件包括：

• 總線具備足夠帶寬與實時保障機制（如分優先級傳輸、QoS控制）。

• 在通信網絡中對氣體滅火控制命令實行物理或邏輯隔離（VLAN、VPN、獨立協議端口），并保證優先級更高 。

• 采用冗余通信路徑（雙環、主備鏈路）與冗余電源，確保單點故障不致于完全喪失控制能力。

• 強化電磁兼容設計：屏蔽、分管、穿管、距離要求等滿足規范。

• 建立完善的診斷、心跳檢測與故障報警機制，一旦通信鏈路異常，能立即觸發本地自動保護或備用控制邏輯。

然而，即便滿足上述條件，共享總線仍存在以下限制：

• 軟件或協議錯誤可能在邏輯層面?zhèn)鞑ビ绊懚鄠€(gè)系統；

• 施工與維護中易出現交叉影響，例如同一橋架或弱電井中檢修導致整體通信停滯；

• 在消防驗收或嚴格安全等級場景下，審查方可能仍要求物理隔離。

六、廣西利達設備的具體特性與廠商建議（一般性分析）
廣西利達等廠商在設備說明書或工程手冊中通常會對通信接口與布線方式給出具體建議，包括可支持的通信介質（RS-485、CAN、以太網等）、更大 通信距離、建議走線方式與屏蔽接地要求。常見建議包括：

• 將氣體滅火控制盤與其相關傳感器、執行機構采用單獨、屏蔽且適當標識的控制回路；

• 火災顯示盤可采用與火災報警控制器主機的總線連接，若需將顯示信息引至控制室，可通過廠家提供的遠程顯示模塊或以太網接口傳輸；

• 對于關鍵場所，廠家一般建議采用雙回路冗余或獨立端子引至控制室以便保障監視與控制的可靠性。

因此，工程設計應參考廣西利達的技術手冊、廠家出具的系統接線圖及本地消防驗收標準，按設備說明書的強制性或建議性條款執行。

七、工程實施建議（分階段）

1. 方案設計階段

• 明確用途場景：若為高風險或高關鍵性場所（如UPS機房、重要機房），優先采用物理獨立布線。

• 在系統架構圖中區分監視類與控制類信號，明確優先級與冗余策略。

• 與廣西利達技術支持溝通，獲取設備的通信參數、接口定義與布線建議，并形成書面技術交底。

1. 施工與布線階段

• 對氣體滅火控制盤的釋放回路、反饋回路采用獨立控制電纜，避免與弱電監控線同管。

• 對顯示盤的信號線與監控網絡布線，可采用單獨布線或通過樓層弱電系統進入控制室，但在進控制室時應與滅火控制線路明確分隔。

• 做好屏蔽、接地與穿管保護，按規范制作管線標識與線路圖。

1. 調試與驗收階段

• 進行通信失效模擬試驗（如中斷顯示盤總線、模擬總線擁塞）觀察氣體滅火控制盤是否能獨立完成釋放邏輯。

• 驗證冗余路徑切換、優先級傳輸與故障告警機制。

• 完成書面調試記錄，保存廠家技術支持簽字認可與消防驗收資料。

1. 運維與管理

• 在控制室內布置獨立監控終端，并建立專門的維護權限與操作流程（特別是氣體釋放相關的權限控制與雙人確認機制）。

• 定期檢查線路完整性、接地電阻、通信質量并記錄。

• 在進行系統升級或維護前，提前制定停機或旁路方案，避免影響關鍵控制回路。

八、結論與建議
基于安全性、可靠性、規范傾向與工程實踐經驗，建議在以下情形下為廣西利達的氣體滅火控制盤單獨布置信號總線或控制回路到控制室：

• 關鍵性高、人員密集或設備價值高的場所（如重要機房、檔案庫、電力系統設備房等）。

• 當氣體滅火控制盤承擔釋放控制、切斷電源或聯動風機等安全關鍵動作時，應優先物理隔離其控制回路。

• 若項目受地方消防部門或業主要求必須實現控制回路與監測回路分離，則必須單獨布線。

在如下情形下，可考慮共享總線或網絡化集成，但需滿足嚴格技術條件：

• 通信網絡具備優先級、雙路冗余與足夠帶寬；

• 嚴格的邏輯隔離與接入控制，并經過充分的故障模擬與驗收測試；

• 廠家書面確認該配置在安全與可靠性上可接受，并在消防驗收時獲得認可。
