利達LD9204EN總線聯動控制盤接線安裝技術
介紹：
LD9204EN 是依據 GB16806-2006《消防聯動控制系統》設計開發的。該產品具備 128 路總線控制的功能。通過 CANBus 與本公司在產的全系列火
災報警控制器配套使用。每路具有一個啟停按鍵，啟動、反饋、故障指示燈各一個。盤的面板上還具備一個盤工作指示燈、盤按鍵鎖狀態指示和一個解鎖
按鍵。盤面占用空間為 6U，按鍵和燈采用了全貼片器件，可依靠全自動化焊接工藝進行生產，生產效率大大提高。
功能：
★ 采用 CANBus、雙 RS232 通訊方式，通過 CANBus 與在產全系列控制器配接使用。
★ 每臺最多控制 128 路總線控制。
★ 每路具備一個啟停按鍵，三個指示燈：啟動，反饋，故障燈各一個。
★ 具備按鍵鎖定功能，當一定時間內沒有按鍵操作時會自動鎖定鍵盤。
★ 具備一個按鍵解鎖鍵，一個允許指示燈。

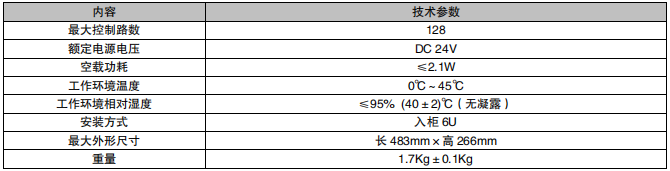

主要技術指標：

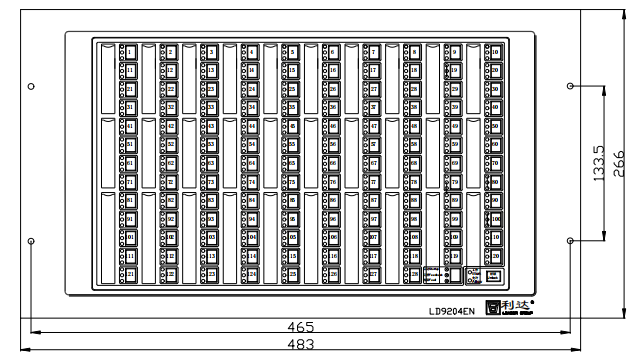

外形結構示意圖：
接線方式：
與 LD128EII、LD128E2-T、LD988EL 控制器連接時，需要 24V 和 CAN 總線接線端子。
多個盤同時使用時，通訊線可以級聯連接。
