恒業HY5711B總線電話干貨

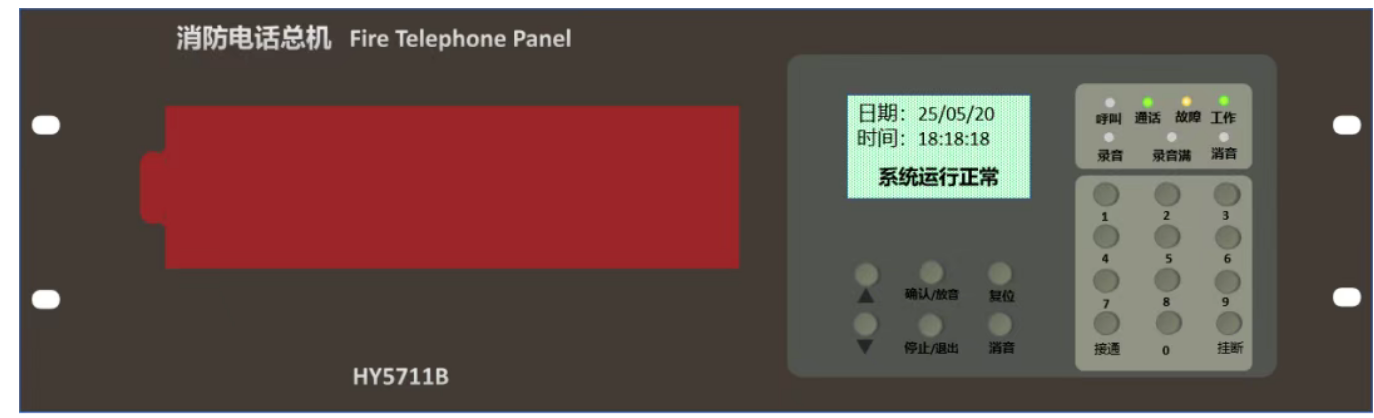

這是一款廣泛應用于消防報警行業的消防電話總機，主流報警廠家海灣、利達、青鳥均采用過這款電話總機。今天收到朋友郵寄2臺這樣的電話總機進行維修，借著這個機會我將我了解的這款電話總機的干貨知識給大家講解講解，希望能幫到你們！

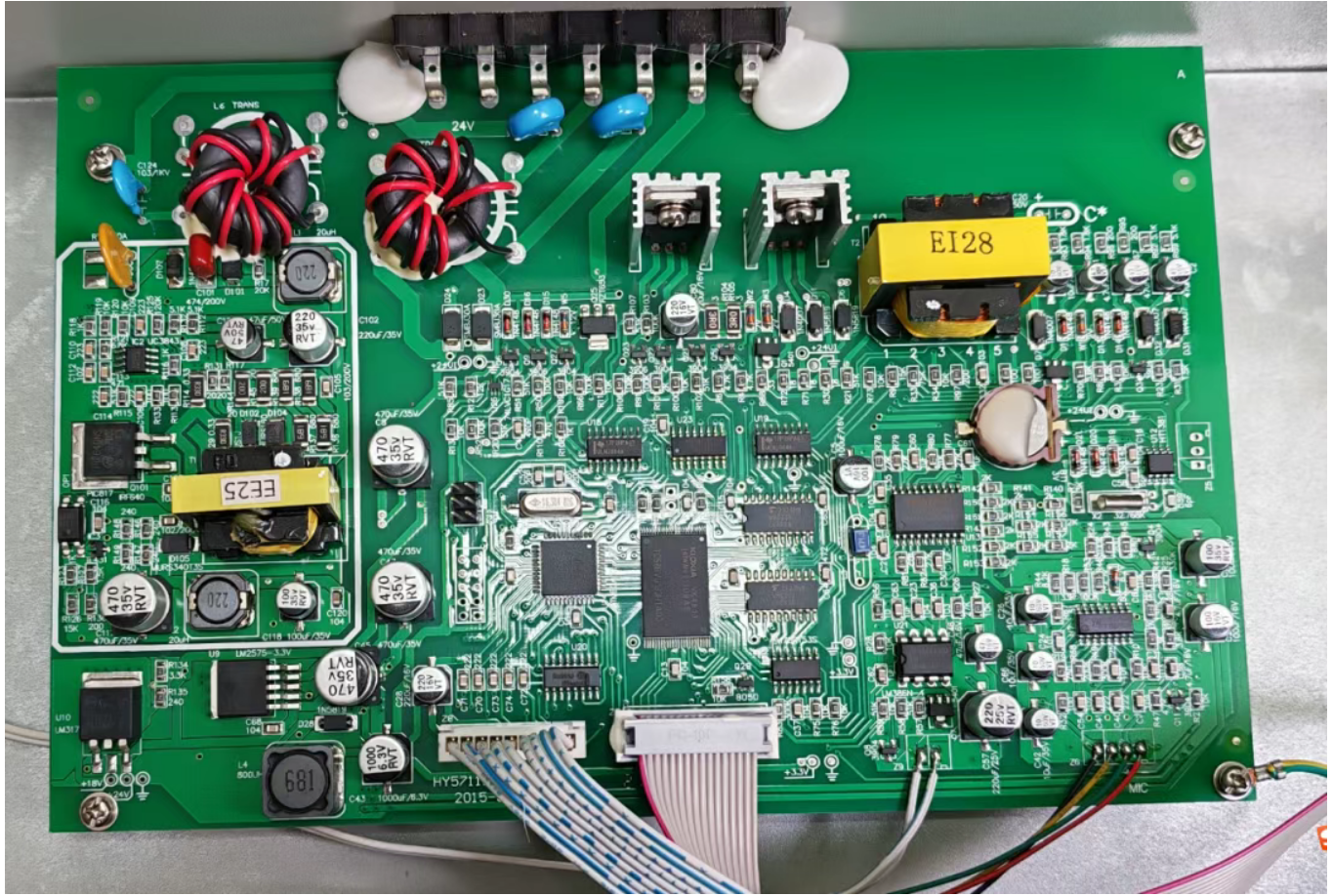

這一臺是2014年8月生產的，左上角小板是共模抑制板，可以有效地消除電話分機線路上的共模信號。左下角為DC-DC隔離電源，消除凈化輸入24V電源上的干擾。右側為主控制板，板子上有2個光耦有較強的信號隔離作用。

這一臺2022年1月生產的，明顯可看出，新板的集成化變高了，共模抑制板和DC-DC隔離電源已經和主控板融合到了一起，但是主控板上的光耦去掉了，這不能代表通話質量變差，只能代表在市場綜合的前景下綜合的選擇而已，總的來說整體的生產成本會變低。

電話分機介紹：

1. 兩根總線分正負極性，更大 傳輸距離可達 1500 米，如果系統采用了 HY5717B 總線消防電話中繼器，可使總線長度達 4500 米。

2. 系統容量大。在兩總線上最多可監控 99 個總線分機或插孔（插孔上最多可擴展 20只非總線電話插孔）

3. 系統設計了一路專門配接非總線消防電話分機和插孔的單路通話輸出，最多可并接50 只，其中非總線電話分機最多 3 部，其它均為非總線電話插孔。

4. 總機中使用了2GB大容量的 FLASH 存儲器，可以存儲 9 小時以上的通話錄音，及 500條記錄，能準確記錄每部分機呼叫、通話發生的時間、類型及通話內容。

5. 尺寸：寬 度：482.6mm ； 高 度：132.5mm(3U 標準) ； 厚 度：225.0mm 重 量：4.0kg

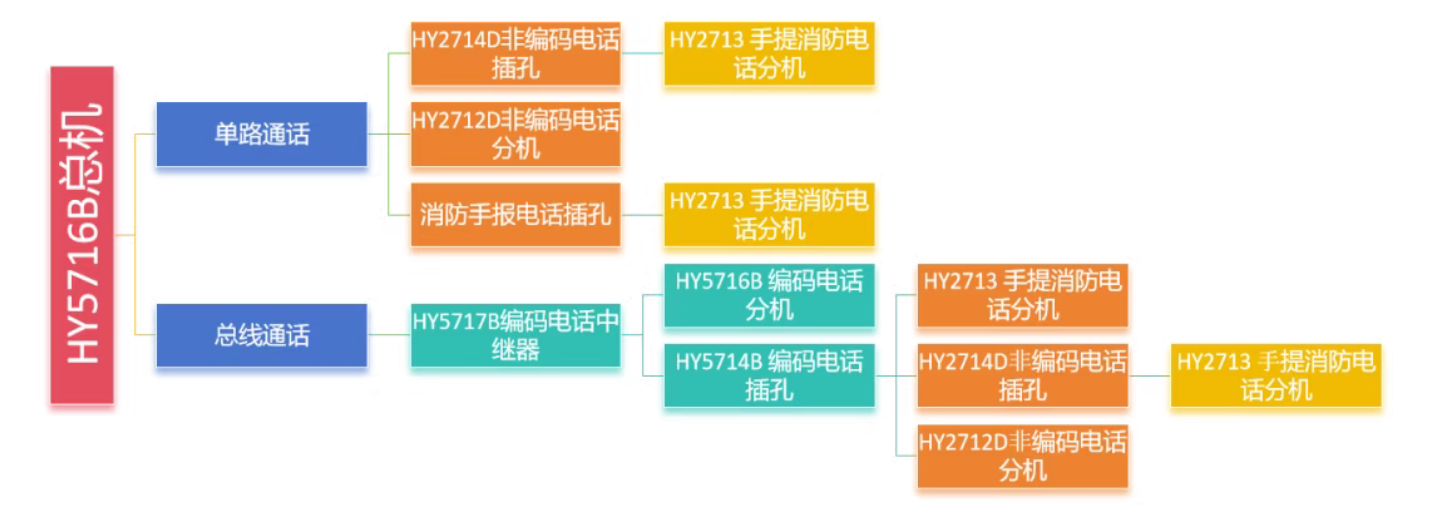

HY5716B消防電話系統架構：

1. 單路通話端子上：接非編碼插孔+非編碼分機（最多3只）+消防手報插孔≤50只。

2. 單路通話端子上撥打回來的電話地址顯示：00

1. HY5714B編碼電話插孔擴展非編碼設備，接非編碼插孔+非編碼分機（最多3只）+消防手報插孔≤200只
2. 整個電話總機總線通話上，接非編碼插孔+非編碼分機（最多3只）+消防手報插孔≤1000只。

3. HY5714B編碼電話插孔擴展E1E2 兩端必須接一個 51K 電阻，否則一直報故障。

1. 電話中繼器需要單獨的24V供電。
2. 每個電話中繼器最多帶載60個編碼電話設備。
3. 每個電話中繼器非編址插孔總數量< 200。
4. 中繼器后面最多級聯1個中繼器，這樣就分成了3段，實現了更大 4500米的通訊距離了。
5. 一臺電話主機最多可使用20個電話中繼器。

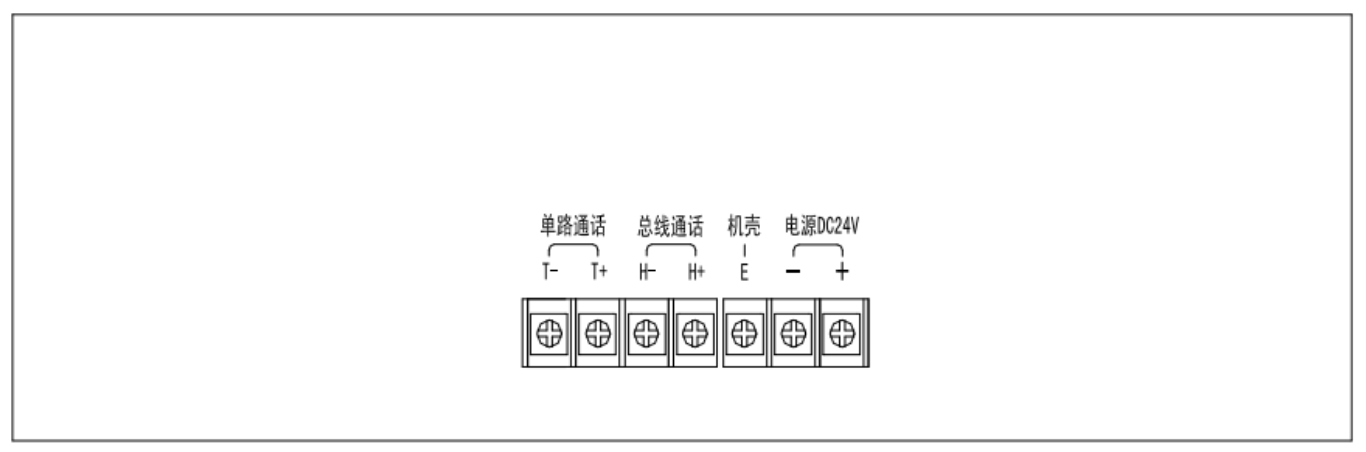

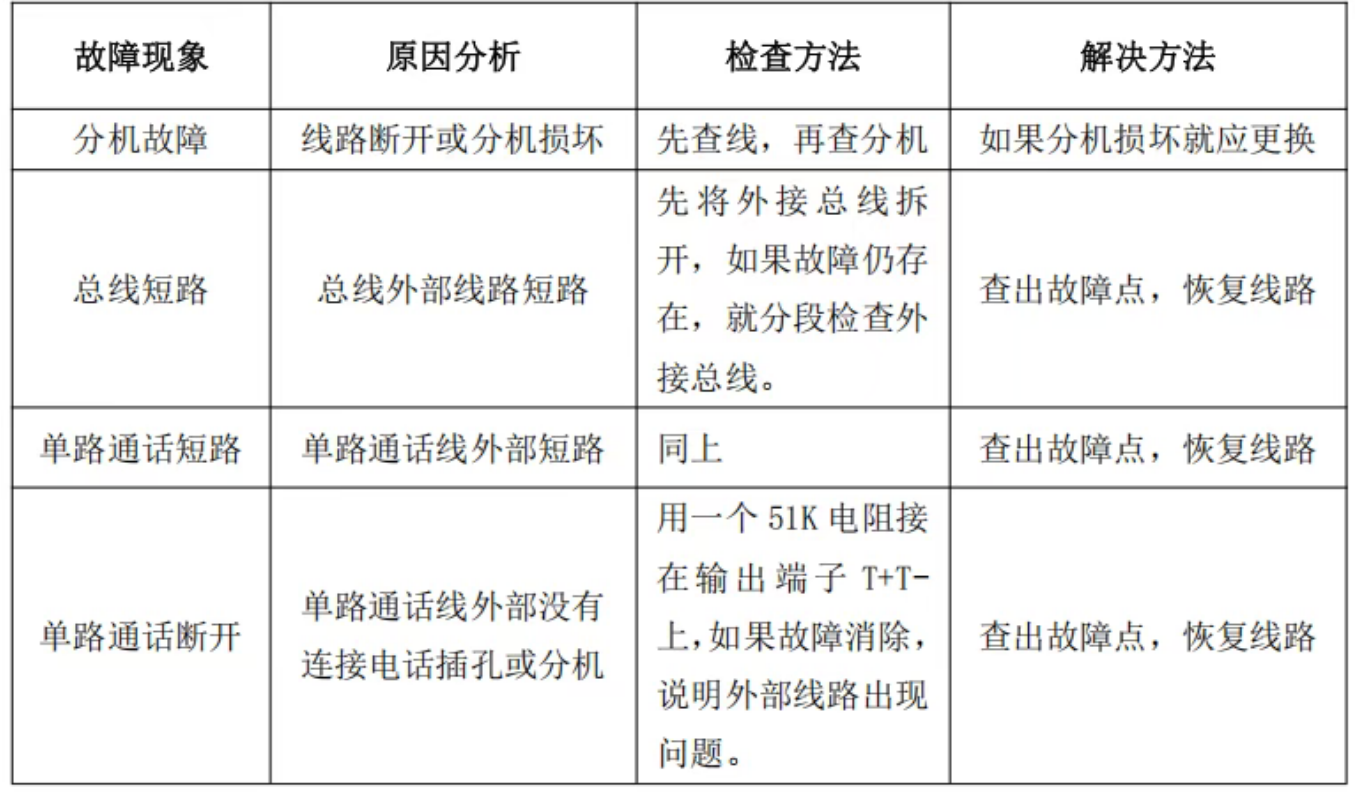

T-   T+ ：單路通話端子，接線不分極性，端子正常電壓DC22V左右，幾乎沒變化。端子上壓有一個51K電阻，沒有電阻會報“”單路通話斷開”。

H-  H+：總線電話端子，需要區分極性，不通話時線間電壓16V-22V跳變，通話時穩定在22V左右。

     E    ：機殼接地端子，請務必接好地線，這樣可以有效地提高通話質量。

-     + ：24V電源輸入端子，直流 24V±10%,總機更大 工作電流約 0.5A，保證運行應需要電源有1A的輸出能力。

設置在線分機，就是將現場電話分機的地址設置到電話總機系統中，這樣電話分機才能和電話總機實現通話。具體設置參考：恒業HY5711B總線消防電話總機電話分機設置

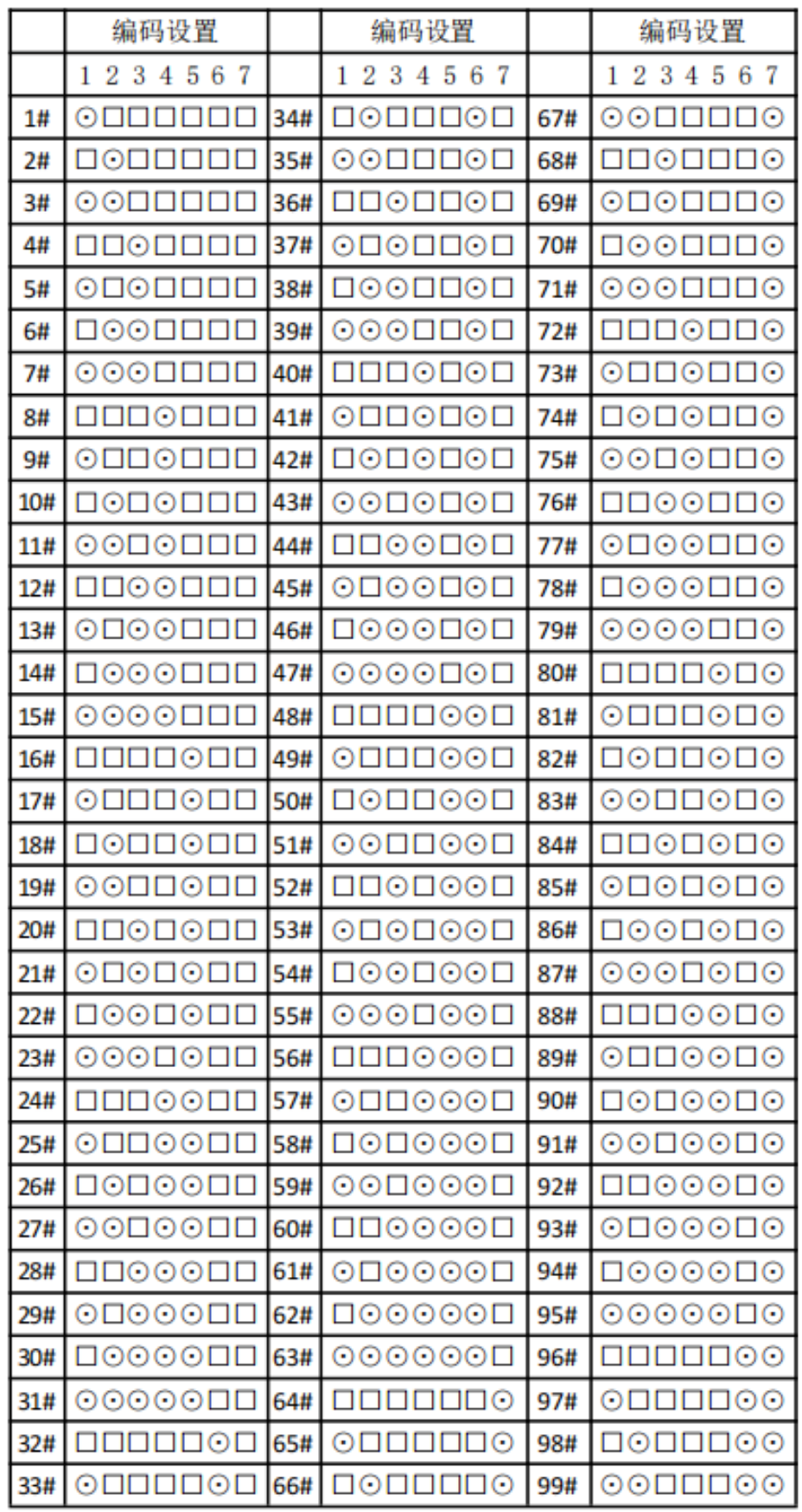

電話分機撥碼地址設置：

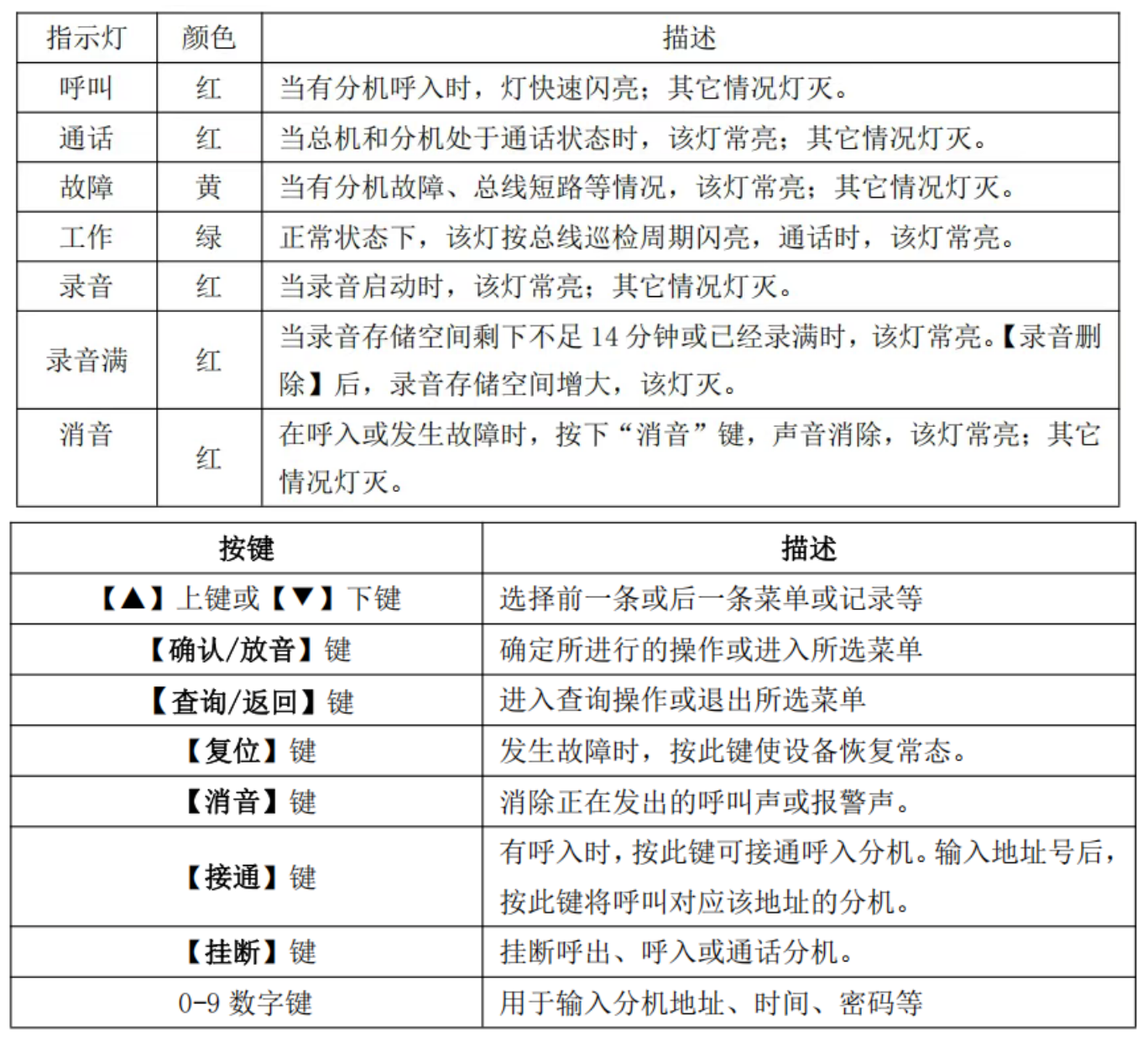

HY5716B錄音滿處理方法：

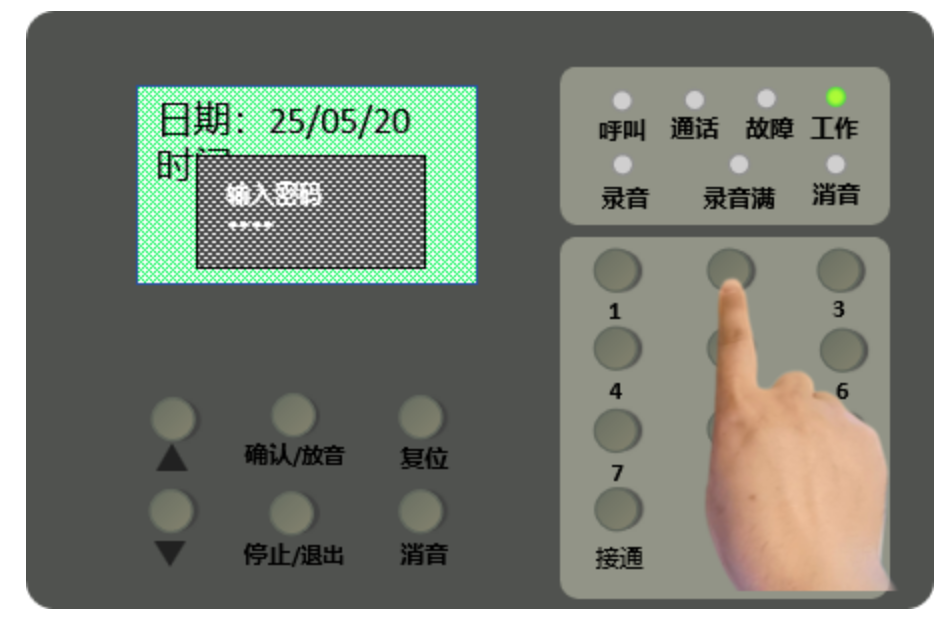

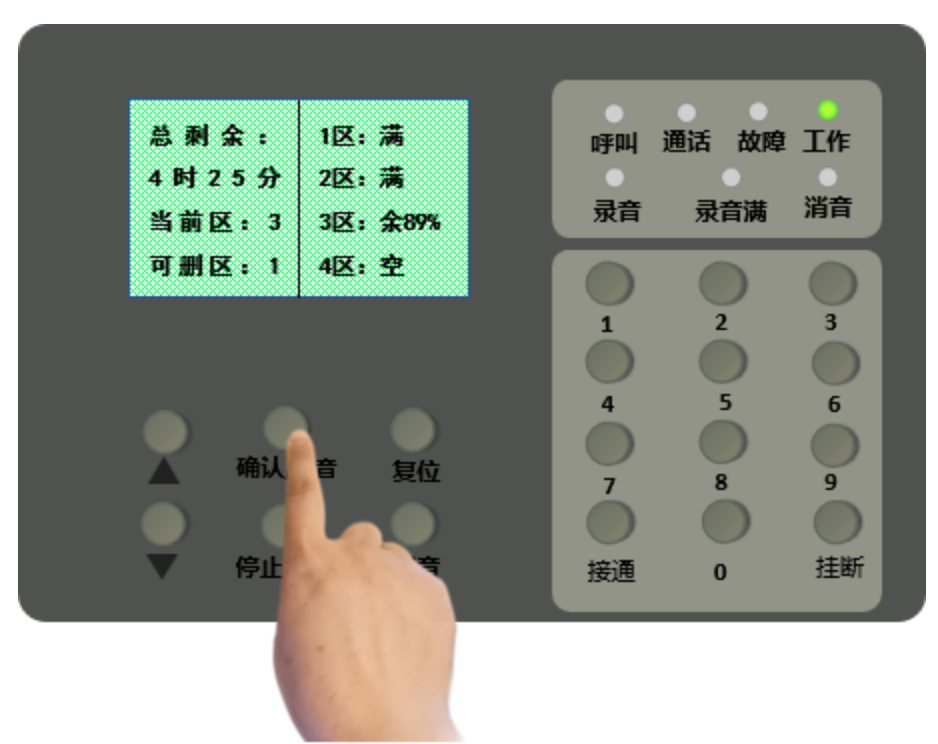

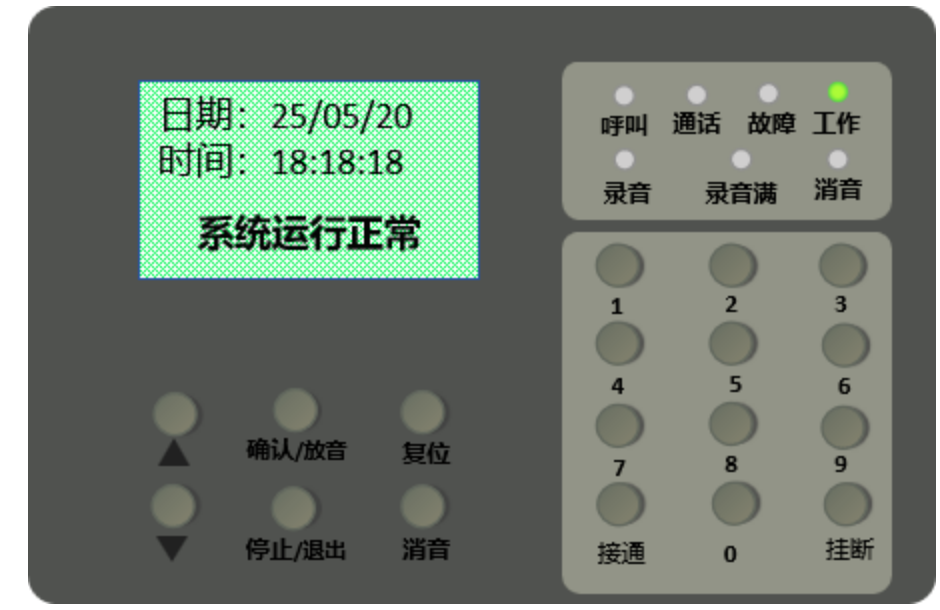

按【確認/放音】按鈕，輸入密碼“22222”

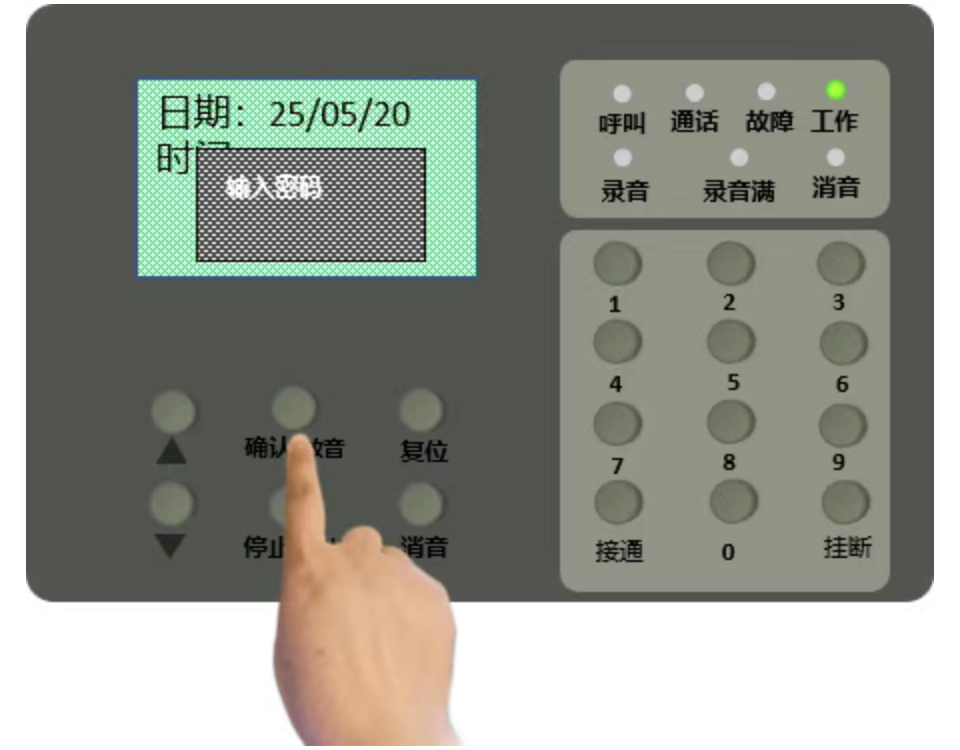

按【▼】按鈕切換到【放音】，按【確認/放音】按鈕進入

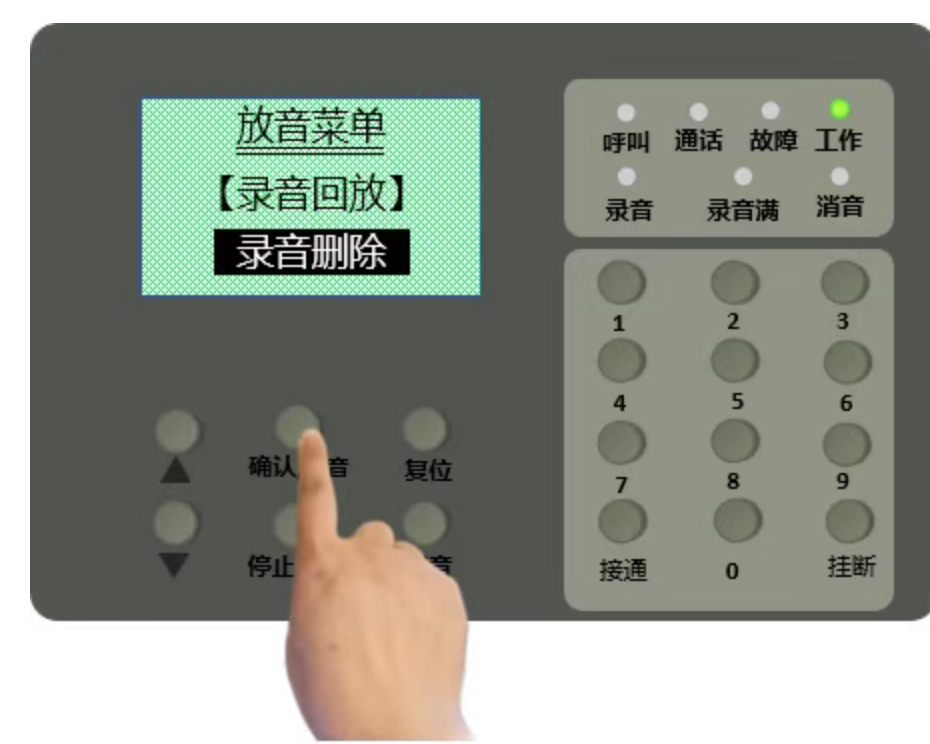

選擇“錄音刪除”，按【確認/放音】。

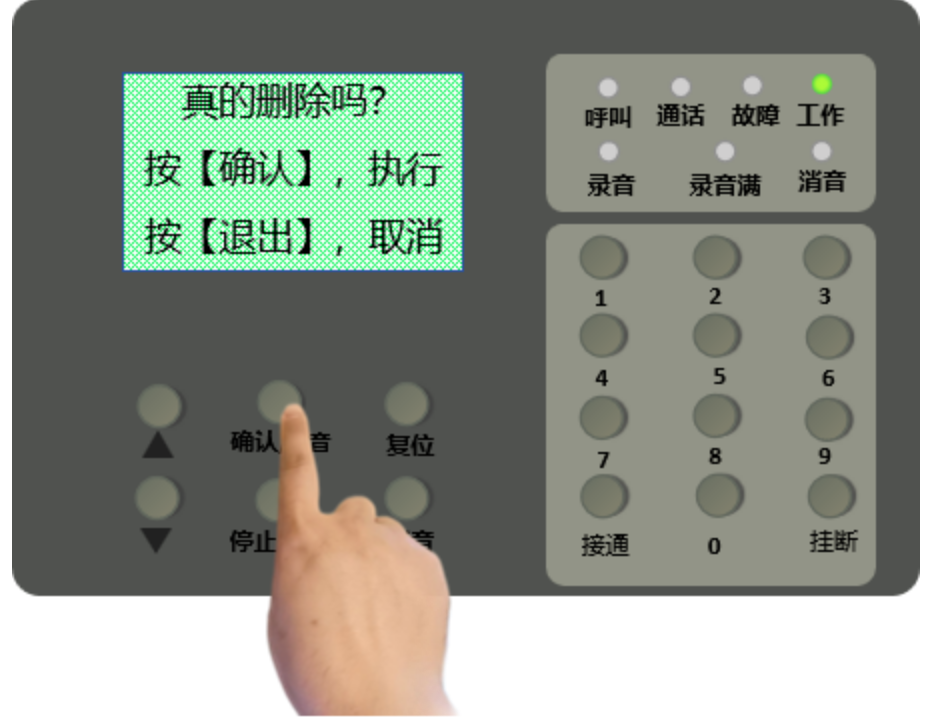

按【確認/放音】后提示：輸入刪除密碼“22222”

再次【確認/放音】刪除就可刪除“可刪區”的錄音了

刪除完畢后，一直按【停止/退出】按鈕回到主界面就可以了。
